Обувница своими руками: чертежи для прихожих и расчет деталировки

Проблема хранения обуви в прихожей всегда существует, поскольку сезонный разброс по России довольно большой. Любой хозяйке рано или поздно надоедает беспорядок, когда в семье несколько человек. А ведь сделать обувницу своими руками довольно просто, ведь по сути она представляет собой открытую полку либо тумбу.

Что нужно, чтобы сделать обувницу своими руками

Как и для изготовления любой мебели, понадобится определенный набор инструментов и дополнительных комплектующих. Во многом он зависит и от того, какие материалы вы планируете использовать, чтобы сделать обувницу своими руками.

Материалы

Для изготовления небольшой тумбы или стеллажа для обуви можно использовать любые остатки досок, планок, плинтусов, ламината, бруса, труб. А также детали поддонов, лдсп и фанеры, которые использовались для перевозки строительных материалов. Не выкидывайте ничего после ремонта! Все можно использовать с умом, сэкономив на приобретении новых материалов и фурнитуры.

Конструкция обувницы может быть:

• Каркасной. В этом случае корпус собирается из бруса или планок, металлических или пластиковых труб. В качестве полок можно использовать тонкий листовой материал. Также на корпусе можно установить металлические сетки или сшить тканевые полки.
• Корпусной. В этом случае обувница будет собираться полностью из листового материала. Это может быть ламинированное ДСП, МДФ, мебельный щит или фанера.

При выборе конструкции опирайтесь на дизайн остальной мебели в прихожей. Например, при оформлении интерьера в стиле лофт в обстановку прекрасно впишется вариант каркасной обувницы из черного металлического профиля. А если речь идет о классическом стиле, то лучше шкаф или тумбу для обуви сделать из листовых материалов, ЛДСП или дерева.

Также учитывайте объем. Если вы планируете заказывать раскрой деталировки с кромлением на фабрике по чертежам, то лучше сразу включить в комплект еще и вешалку, дополнительные полки, чтобы оптимизировать расходы. Дело в том, что в большинстве фирм продают ЛДСП целыми листами, а остатки утилизируют. Есть резон максимально использовать материал, с минимальным отходом. Те же открытые полки можно повесить отдельно на держатели где угодно – над столом, в гардеробной или спальне.

Инструменты

Тут все зависит от того, какой объем работ по изготовлению мебели вы готовы сделать сами, а какой делегируете.

Для полного цикла изготовления обувницы потребуется:

1. Лобзик, ножовка по металлу/дереву распила заготовок.
2. Шлифмашинка, брусок с наждачкой для зашлифовки торцов.
3. Утюг, канцелярский нож, наждачка-нулевка для оклеивания торцов меламиновой кромки, если обувница из ЛДСП.
4. Грунтовка, акриловый лак или краска на водной основе, кисти/валики, если планируете сделать обувницу своими руками из деревянных деталей, фанеры или мебельного щита.
5. Дрель или перфоратор для рассверливания деталей под крепеж, с набором сверл 3, 5, 8мм.
6. Шуруповерт, отвертка с набором бит под крестовую насадку и шестигранник для сборки.
7. Вспомогательный ручной инструмент – шило, молоток, угольник, маркет, рулетка, пассатижи и т.д.

В зависимости от видов работ, вы можете исключить какие-то группы инструментов по списку.

Фурнитура

Для сборки обувницы понадобится:

1. Крепеж. Современная корпусная мебель из ДСП собирается на конфирматы, с использованием скрытого крепежа – шкантов и минификсов. Для изделий из дерева используют саморезы, шканты. Также для крепления направляющих, мебельных петель понадобятся саморезы 3,5х16, для крепления задних стенок и донышек из ХДФ/ДВП – мелкие гвозди.
2. Механизмы. Все зависит от конструкции обувницы, ее внутреннего оснащения. Обычно используют поворотные механизмы обувниц из пластика и металла, тонкие трубы-рейлинги для формирования трубчатых полок с фланцами. А так же мебельные петли для откидных и распашных элементов, направляющие для выдвижных ящичков, готовые сетчатые полки, черный профиль с комплектующими для сборки каркасной конструкции.
3. Лицевая фурнитура и накладной декор. В эту группу относят ручки, ножки, мягкие сиденья-подушки, молдинги – все то, что придает дизайну шкафа или тумбы для обуви красивый вид.

Список фурнитуры лучше составить после составления чертежа обувницы, когда будут прорисованы все узловые соединения.

Чертежи и схемы обувниц с фото и расчетом деталировки

Рассмотрим несколько вариантов простых современных обувниц, которые сможет сделать своими руками, в домашних условиях любой начинающий мастер.

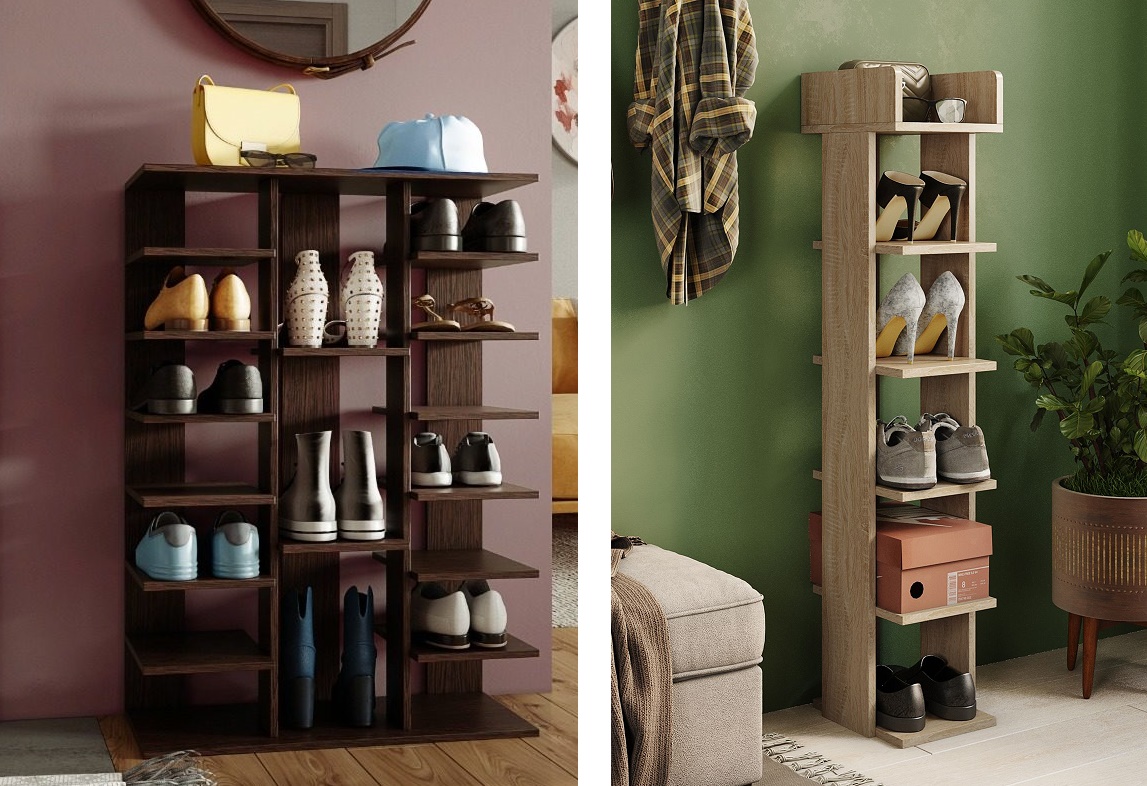

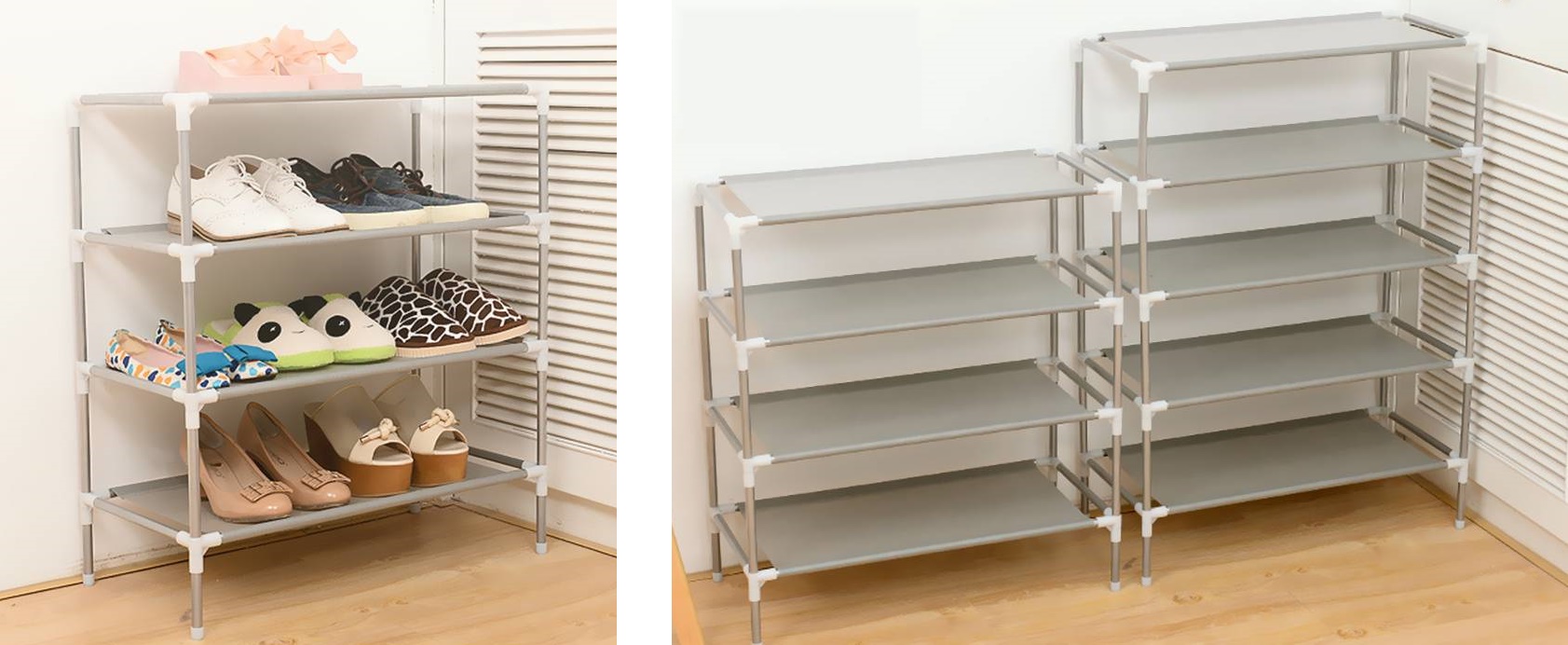

Открытые стеллажи и стойки для обуви

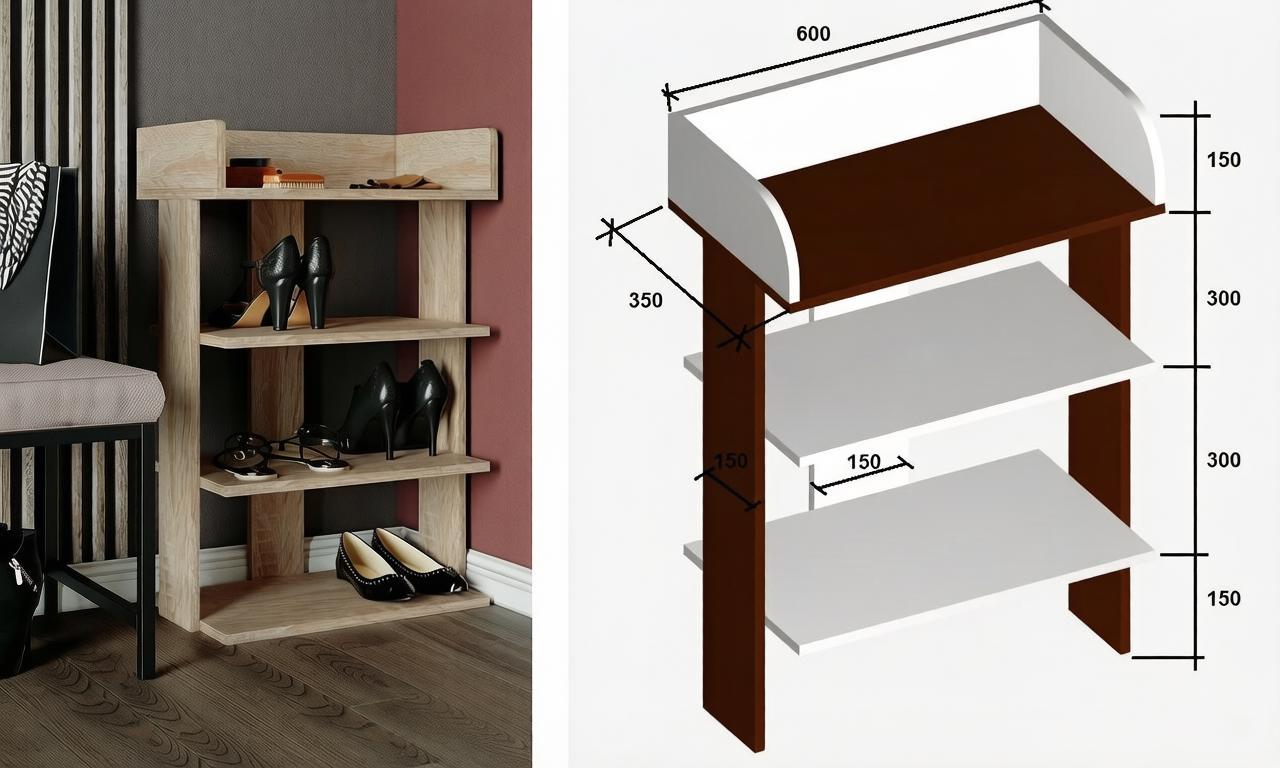

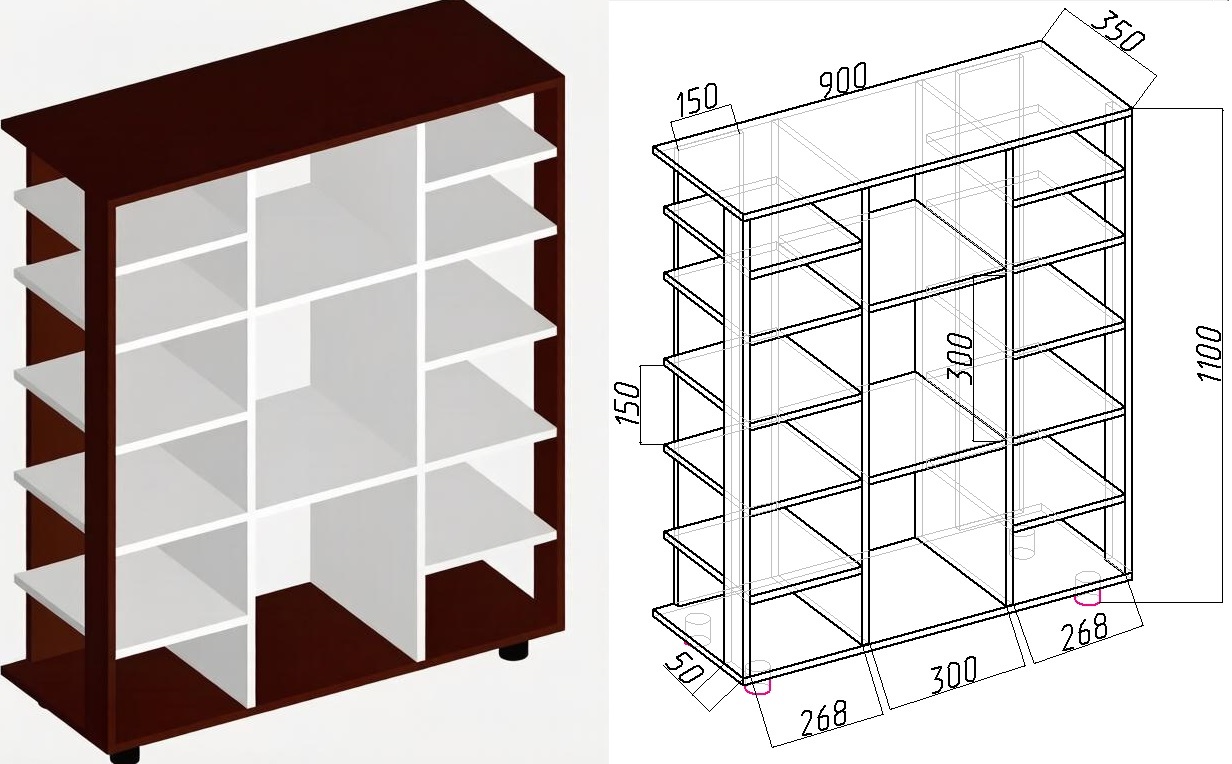

Самые простые чертежи и схемы обувниц в виде открытой стойки-этажерки. Стеллажная конструкция проста и понятна: определенных габаритов полки соединяются с помощью боковин или стоек.

При планировании места размещения высокой обувницы в прихожей учитывайте, что ее нужно будет крепить к стене. Любые высокие и узкие конструкции неустойчивые.

Глубина полок рассчитывается по размеру обуви. Как правило, при горизонтальном расположении полок, минимальная глубина открытого стеллажа должна быть 300-350мм. Если вы носите обувь большего размера, то нужно учитывать этот нюанс.

Систему хранения на фото можно использовать и при разработке внутреннего наполнения узкого шкафа купе в прихожей. Берите на вооружение.

Немаловажен подбор и правильной ширины для полок под обувь: нет смысла делать ее на полторы пары. Рассчитывайте ниши для хранения с шагом 250-300мм, либо на одну, либо на две, либо на три пары обуви.

Уменьшить глубину обувницы для узкой прихожей можно за счет наклона полок. Они могут быть как и сетчатыми, их можно подобрать и приобрести из каталогов гардеробных систем. Так и сделанными из остатков лдсп и фанеры своими руками.

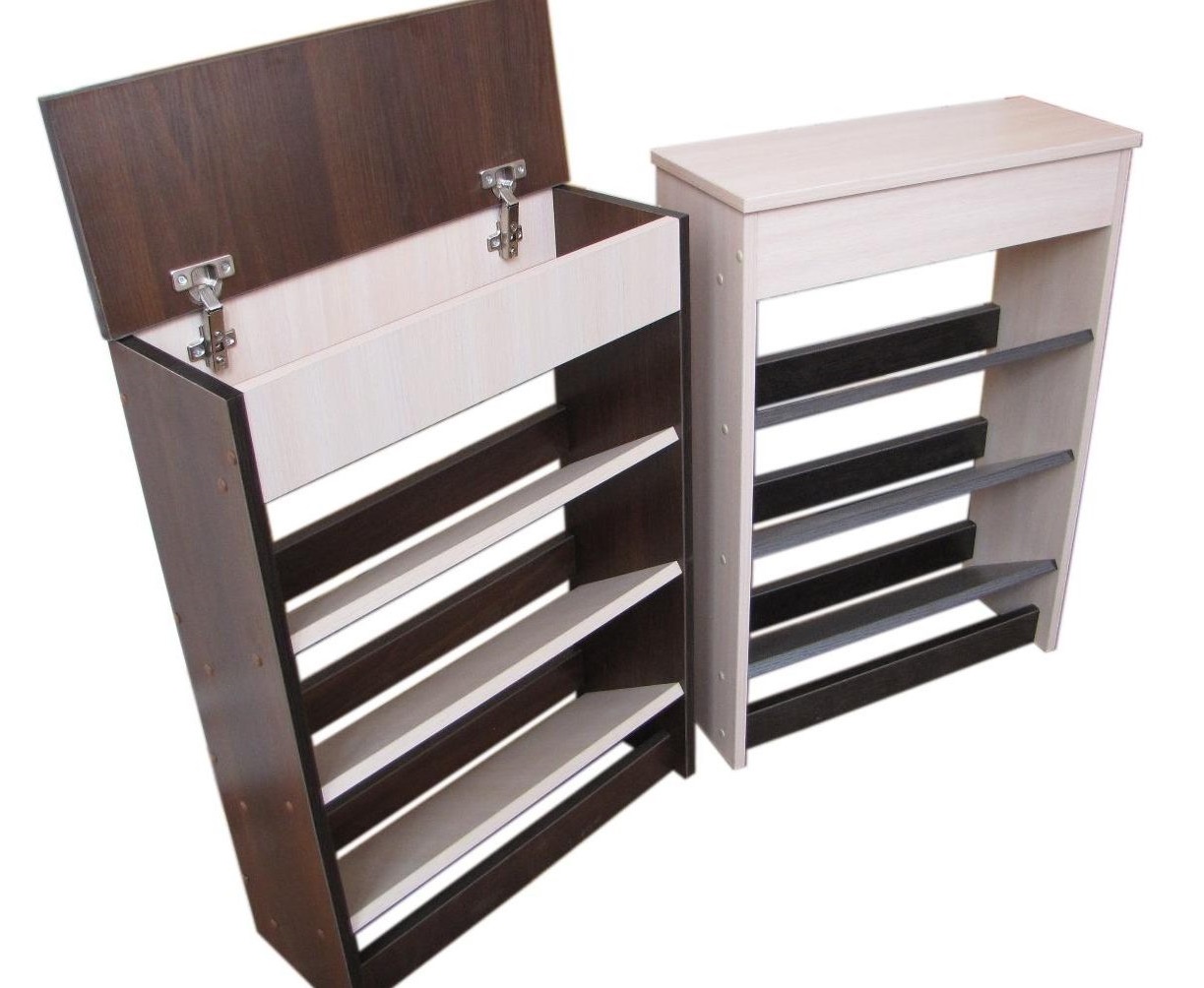

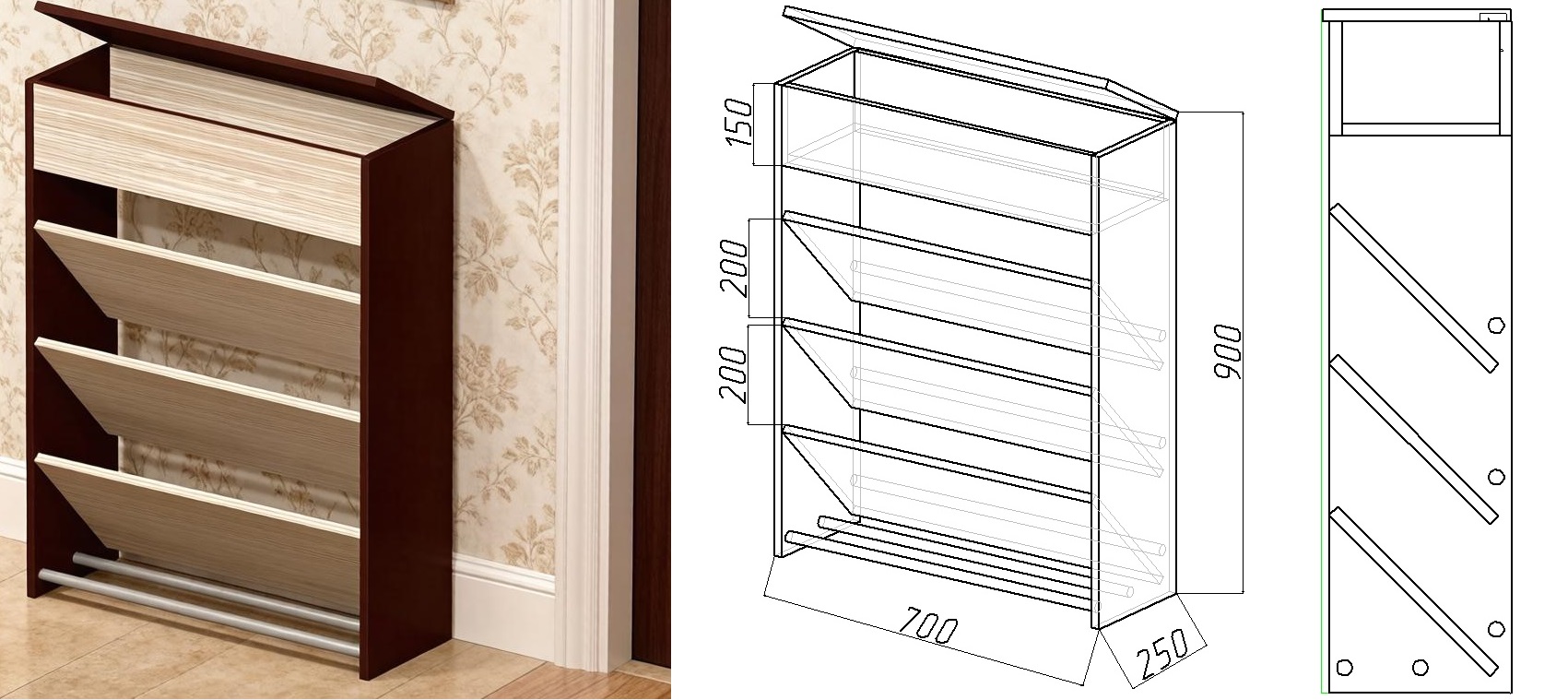

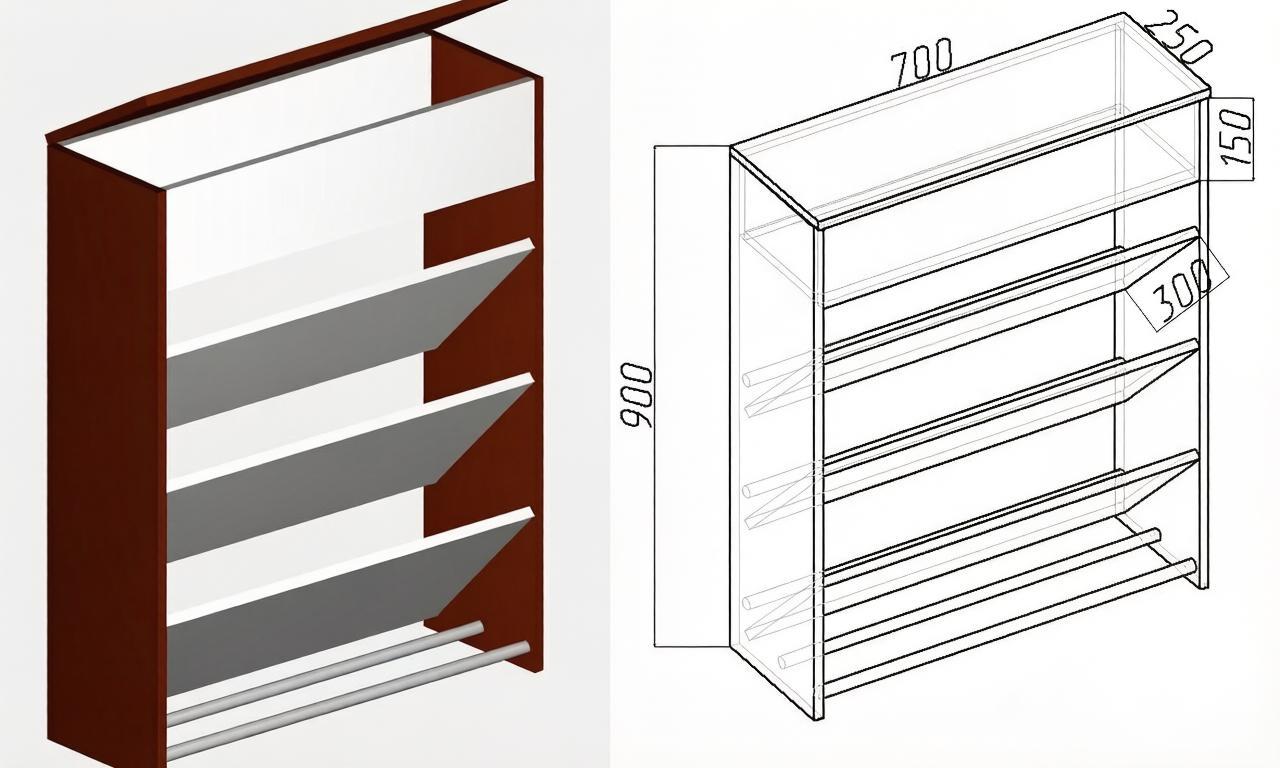

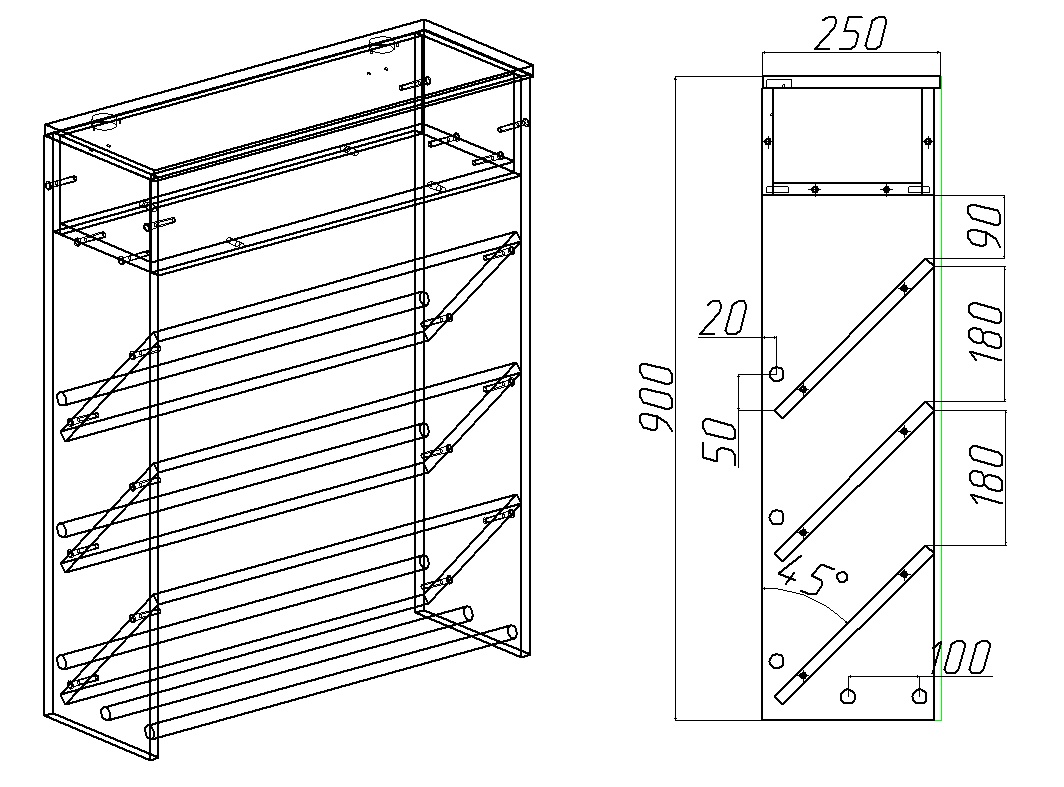

Отрисуем чертеж высокой обувницы с наклонными полками и откидной крышкой. Обратите внимание, что крышка для откидывания требует пространство от стены. То есть навеска зеркала не должна мешать крышке откидываться — это очень распространенная ошибка мебельщиков при монтаже прихожей и открытой зоны у шкафа-купе.

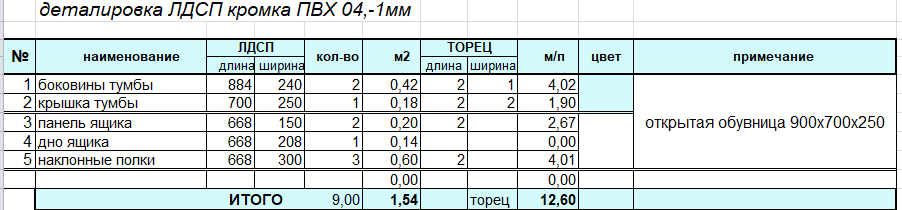

Чтобы сделать ее своими руками, нужно рассчитать деталировку. Например, из ЛДСП толщиной 16мм деталировку можно записать в виде таблицы, сразу указать стороны для кромления.

По общепринятой системе цифра «1» в графе «Длина», значит, что деталь по длине кромится с одной стороны, «2» — по обеим сторонам. Если графа пустая, значит по двум сторонам детали нет кромки. Важно не путаться в обозначениях габаритов заготовки, длина всегда указывается вдоль направления рисунка ДСП.

По схеме сборки можно посчитать количество крепежа. Обычно используется конфирмат для сквозного крепления деталей, шканты для скрытых соединений.

По чертежу уже становится понятно, что для изготовления такой модели обувницы понадобится:

• 5 отрезков трубы-рейлинга или круглого бруска из сращенного дерева (есть в Леруа Мерлен)  длиной 668мм и диаметра 10мм. И крепления для них.
• Для сборки корпуса нужно 24 шурупа евровинт, можно заменить на мебельный шкант для склейки.
• Две врезных мебельных петли, в комплекте с саморезами 3,5х16 для крепления.
• 4 подпятника с саморезами 4х20 для крепежа.
• 2-3 дюбеля с анкерами для фиксации к стене сквозь заднюю панель ящика.

Обувница из металлического профиля своими руками

Кубический черный профиль в стиле лофт можно приобрести в Леруа Мерлен с нужными комплектующими – переходниками, соединителями под углом, заглушками и колесиками. Горизонтальный профиль может быть рассчитан под вставку из стекла и ЛДСП.

Подобные комплектующие также продаются по каталогам в некоторых гардеробных системах, например, Найди (Россия). Более подробно об этом можно почитать в статье про гардеробные системы лофт и джокер по ссылке.

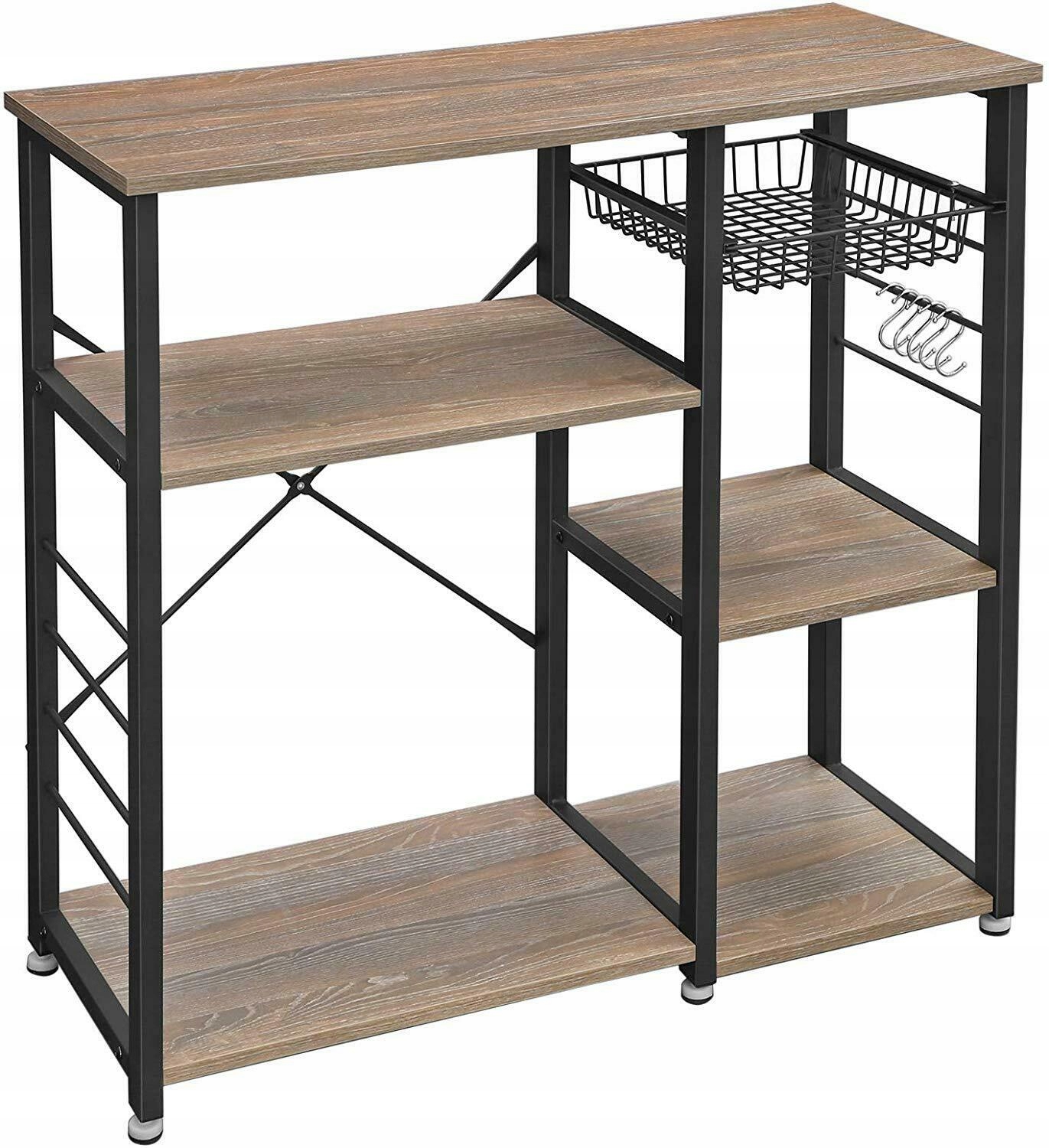

Профиль можно самостоятельно нарезать с помощью ножовки по металлу и собрать в нужную каркасную конструкцию. В простейшей вариации – это стеллаж с полками, стойка под обувь, полка над вешалкой с обрамлением.

Можно усложнить конструкцию, дополнить сетчатыми полками, различными навесками с крючками под лопатки для обуви, зонтики, сумки – все это увеличивает функциональность обувницы.

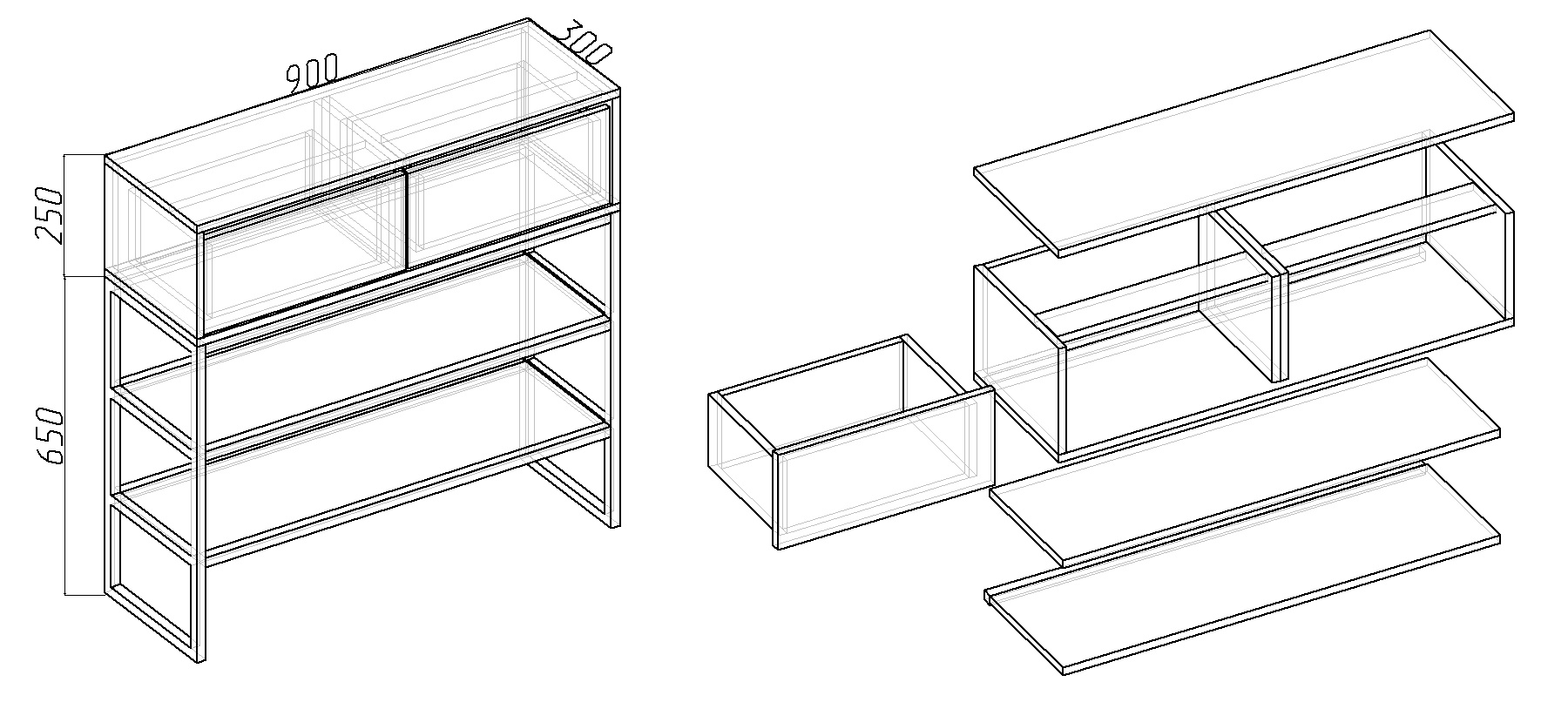

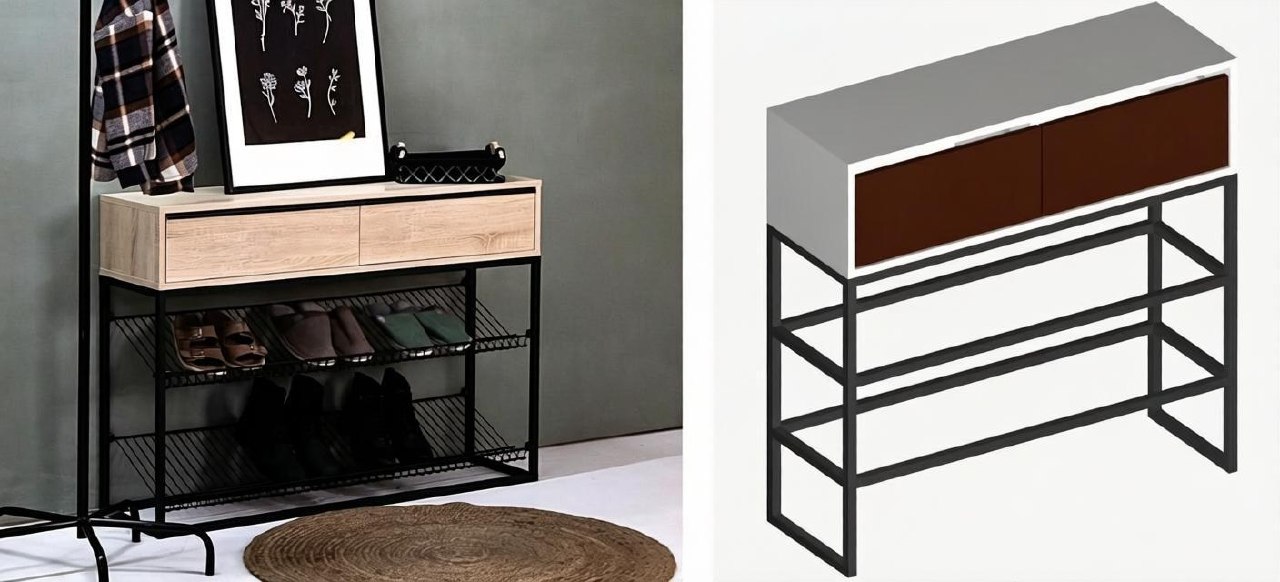

Рассмотрим чертеж обувницы из металлического профиля с верхней частью в виде тумбы.

Если вы планируете реализовать этот проект для изготовления обувницы с сиденьем в прихожую своими руками, то сборный металлический профиль не подойдет. Он не обеспечит нужной несущей способности для сидения, нужна сварная конструкция.

В нашем же случае нужно будет отдельно собрать каркас из профильной трубы под предварительно собранную верхнюю часть с выдвижными ящиками. Полки должны быть меньше по габаритам на толщину профиля.

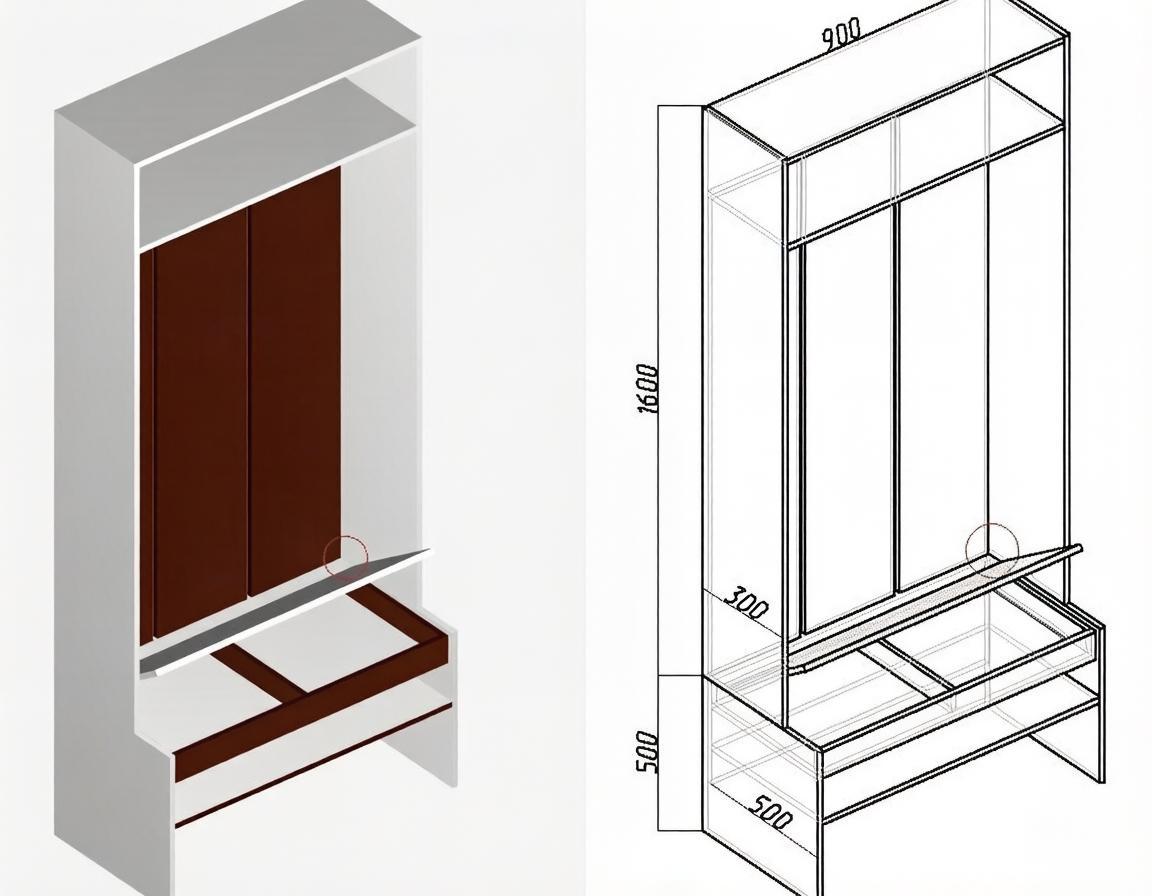

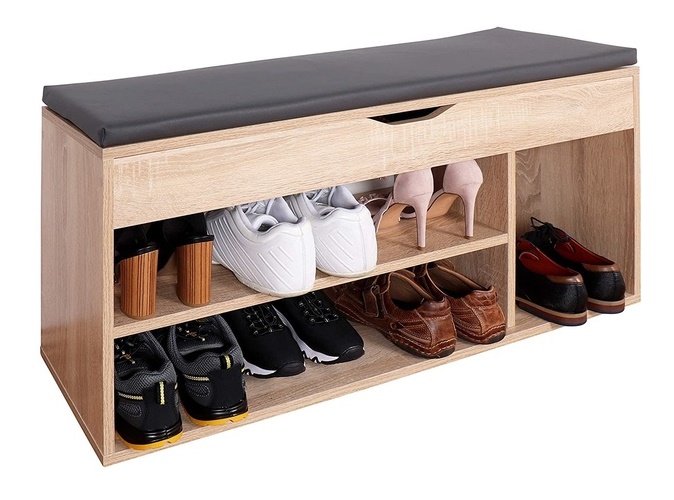

Тумба банкетка в прихожую с откидной крышкой

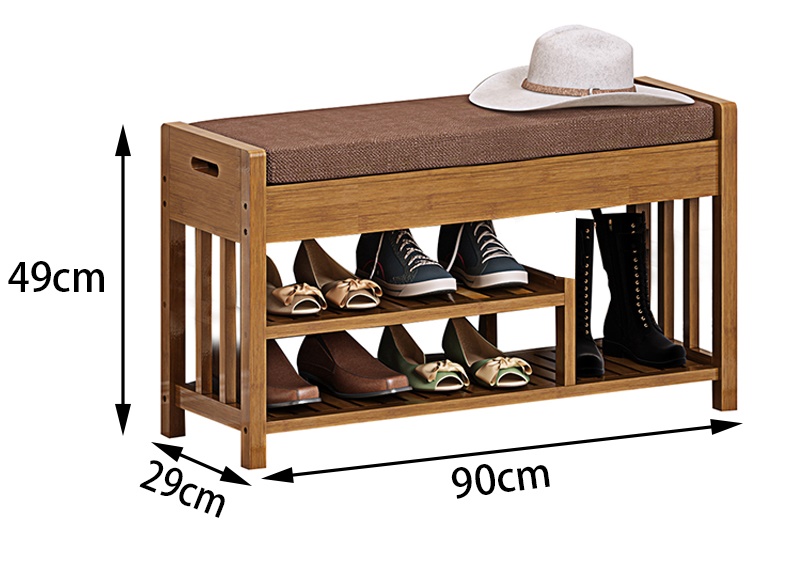

Высота любой мебели для сидения проектируется в диапазоне 450-550мм от пола. Обувница с сиденьем своими руками – не исключение. С учетом толщины мягкой обивки для сидения лучше взять высоту до 500мм. При этом глубина таких тумб прихожих проектируется 300-400мм, а длина 600-900мм.

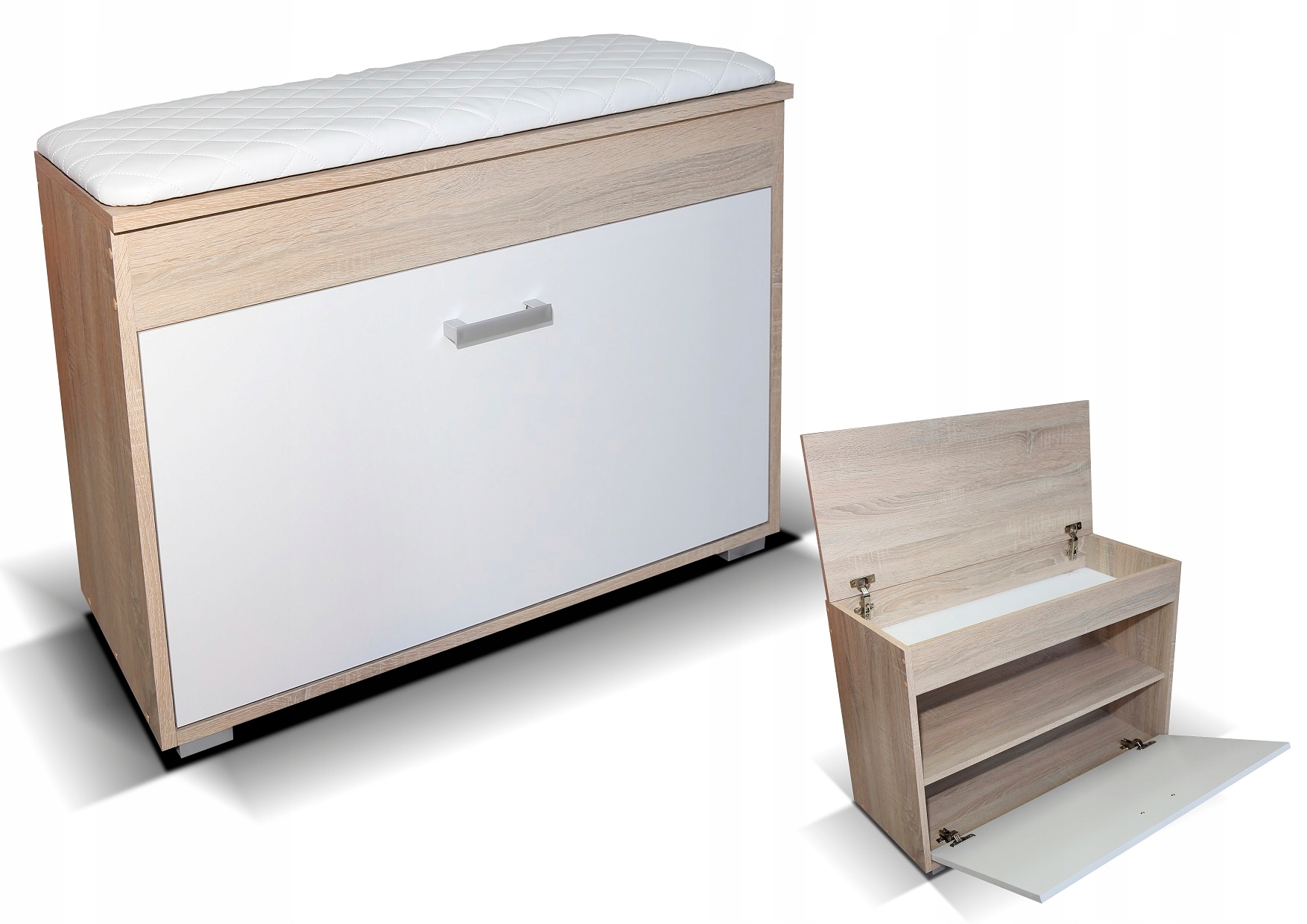

Очень практично сделать откидную крышку, под которым будет дополнительное «тайное» место хранения для различных мелочей, средств ухода за обувью или гостевых тапочек.

Если над тумбой для обуви вы планируете повесить вешалку, поставить на боковины тумбы, то учтите, что крышка уже не сможет откинуться, если не предусмотреть «проставыши» по глубине. Также стоит добавить планку с отступом для открывания, если на откидную крышку будет закреплена мягкая объемная сидушка.

Также есть вариант заменить откидную крышку с нишей для хранения на выдвижной ящик. Так даже удобнее.

Обувница слим с поворотным механизмом

Для малогабаритных прихожих неизменной популярностью пользуются узкие высокие калошницы слим. Они представляют собой шкафчик со встроенными поворотными секциями для вертикального хранения обуви.

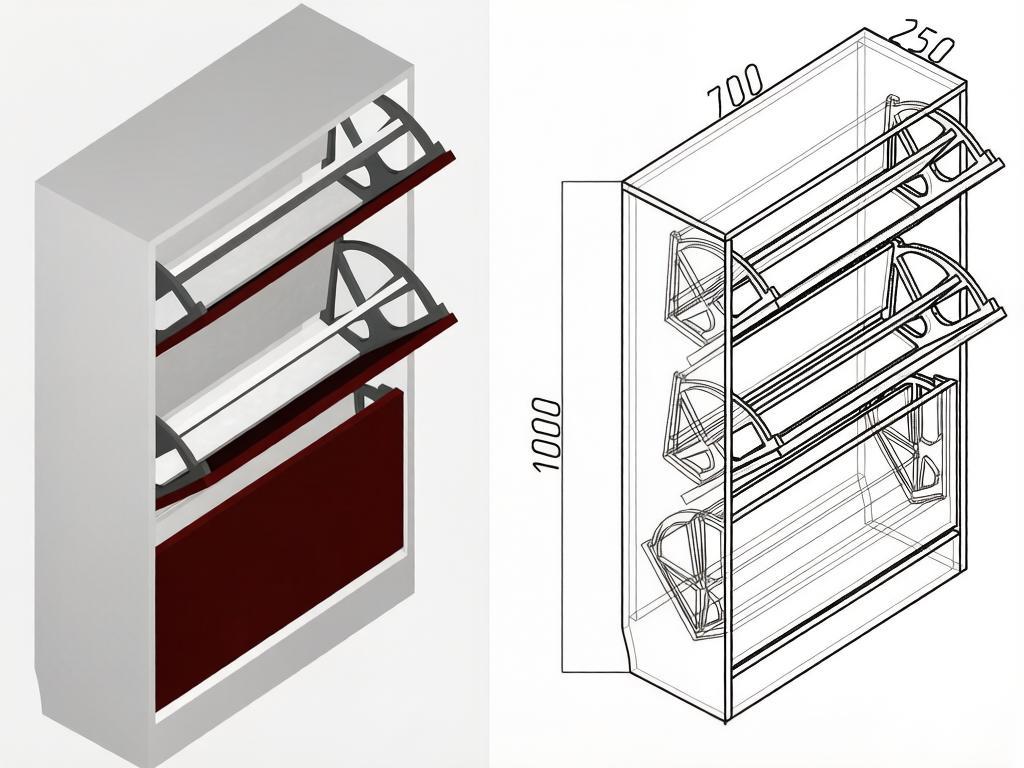

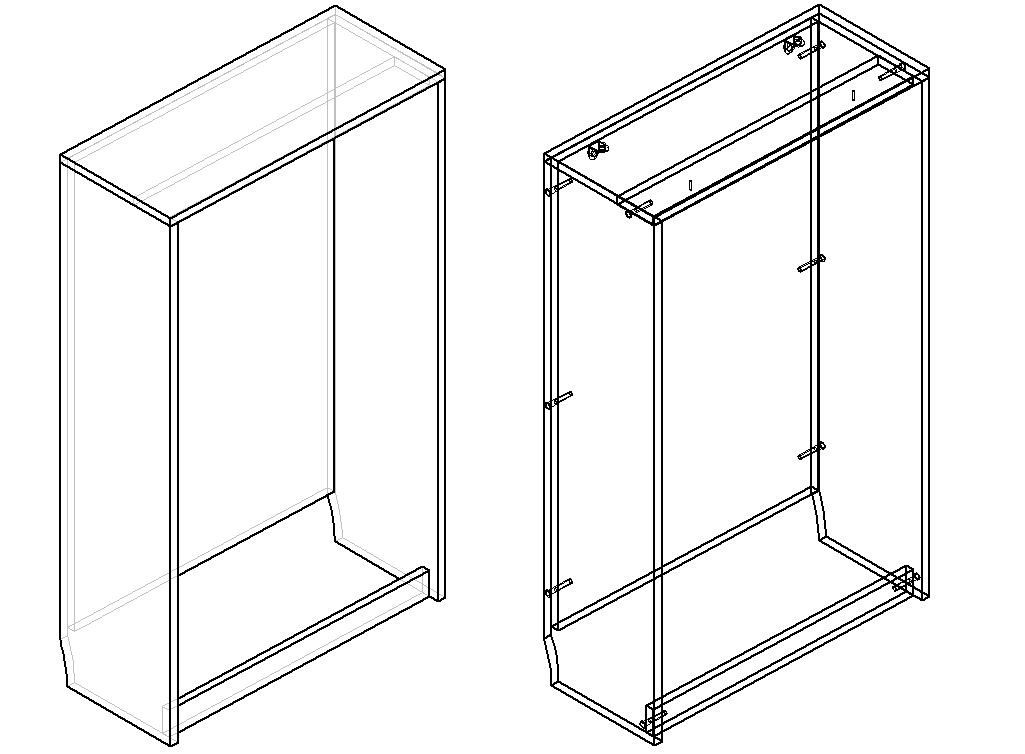

Глубина таких тумб около 220-250мм, что делает их очень привлекательными для обстановки малогабаритной узкой прихожей. Рассмотрим чертеж и расчеты для модели с габаритами ВхШхГ 1000х700х250мм. Корпус собирается следующим образом: на конфирматы крепится задняя стенка, верхняя планка и цоколь между боковинами. Затем полученная конструкция крепится к стене. Крышка притягивается к планке на длинные шурупы 4х30 изнутри с креплением на уголки по задней стенке.

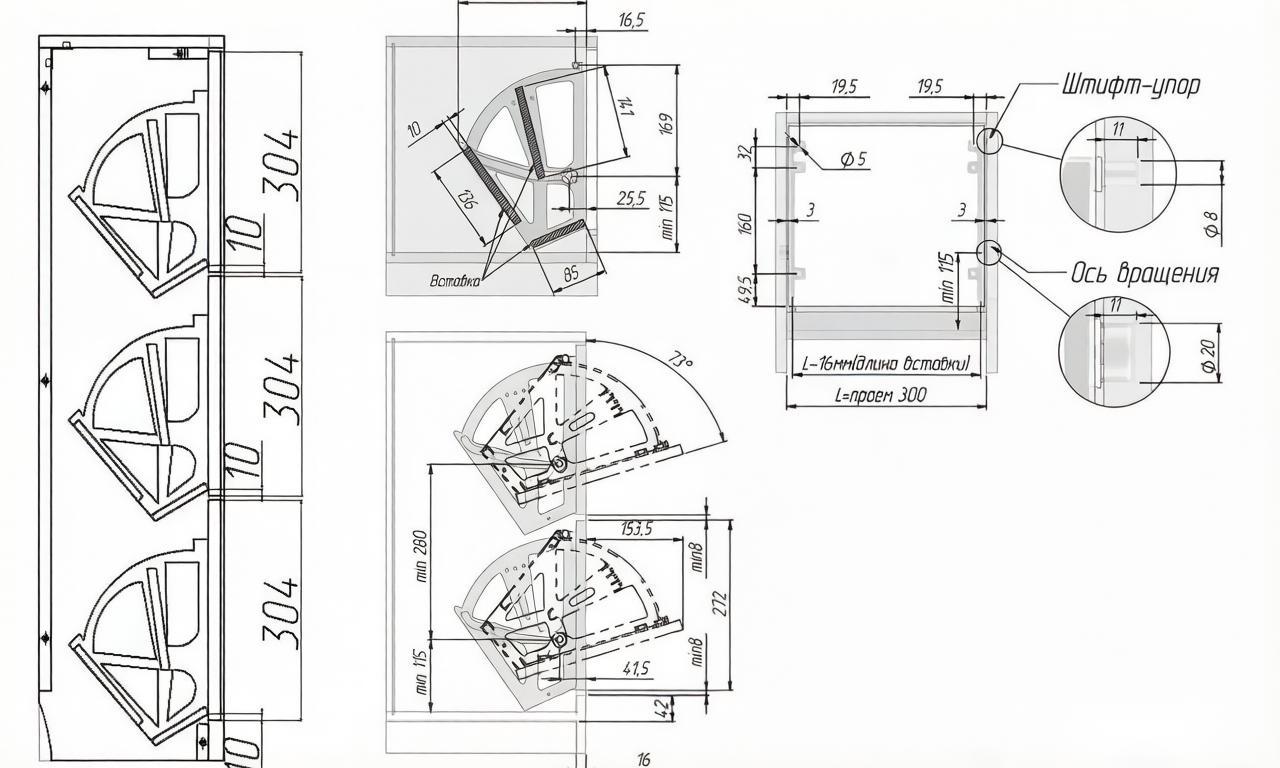

Поворотные механизмы устанавливаются в соответствии со схемой сборки производителя (взята с сайта МДМ-комплект для примера). Присадка под установку поворотных обувниц рассчитывается в соответствии с высотой фасадов.

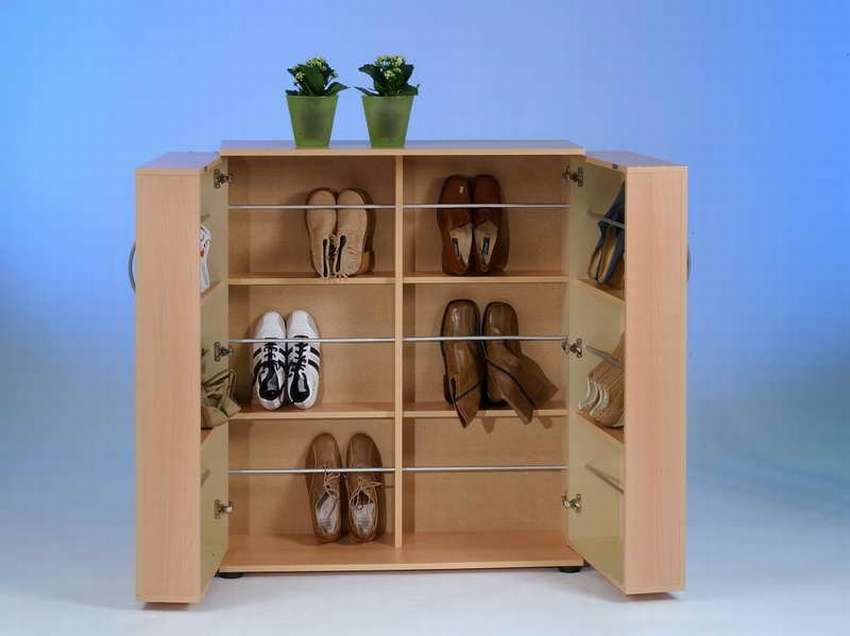

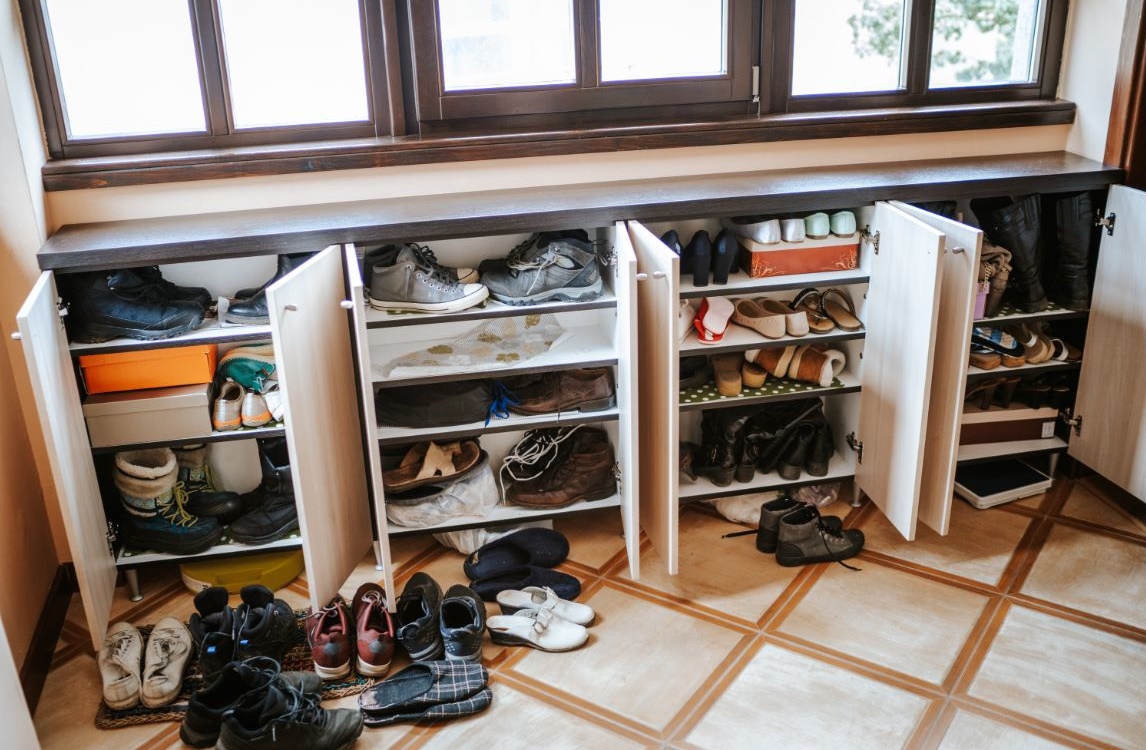

Шкаф с полками для обуви

Если обуви очень много и место в прихожей достаточно, можно спроектировать для хранения не только тумбы и калошницы, но и полноценные шкафы с распашными дверцами.

Или выдвижными блоками. Дверцы можно так же задействовать для хранения обуви. Чтобы они не провисали, их нужно оснастить колесами.

Обувной шкаф лучше всего делать невысоким, примерно по высоте стандартного комода, до 1200-1300мм. Наполнение можно сделать комбинированным, чередуя выдвижные ящики с полками.

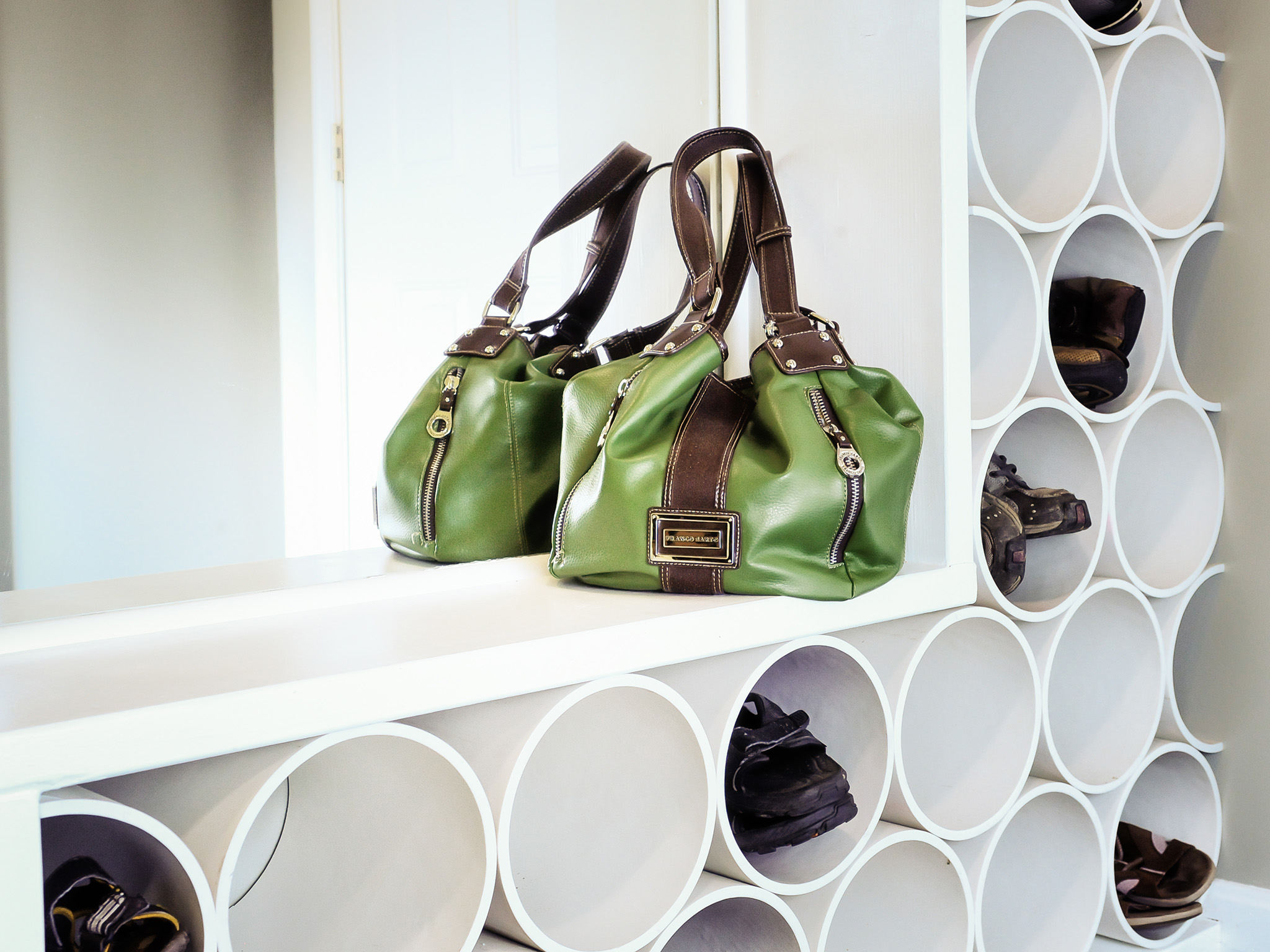

Обувница из труб ПВХ

При замене системы водоснабжения, слива и отопления в квартире неизбежно остается много обрезков труб ПВХ, лишних и дефектных переходников, которые тоже можно пустить в дело.

Тем более если вы занимались этим сами и прикупили аппарат для пайки труб ПВХ, чем не повод использовать его еще раз. Больше никакого инструмента не понадобится.

Для вдохновения можно посмотреть варианты тканевой мебели, она проектируется и собирается по тому же принципу, с помощью труб и переходников.

Для полок можно сшить из плотной брезентовой ткани «кармашки» либо выпилить нужного размера из фанеры или ДСП.
